前幾日，來自武漢的客戶向東沃電子（DOWOSEMI）咨詢這樣一個問題：在RS-232接口上選用了一個15V電壓的TVS二極管進行防護，但是輸出時會丟失數據，但是把接口的TVS去掉，數據就不丟失了。想問下，RS-232到底需不需要加TVS，如果要加的話，需要注意些什么，選什么型號的好？

RS-232接口符合美國電子工業聯盟（EIA）制定的串行數據通信的接口標準，原始編號全稱是EIA-RS-232（簡稱232或RS-232），廣泛應用于計算機串行接口外設連接，連接電纜和機械、電氣特性、信號功能及傳送過程。由于RS-232接口信號電平值比較高，易損壞接口電路的芯片。為此，需要對RS-232接口進行保護，關于RS-232接口保護方案設計，如下圖：

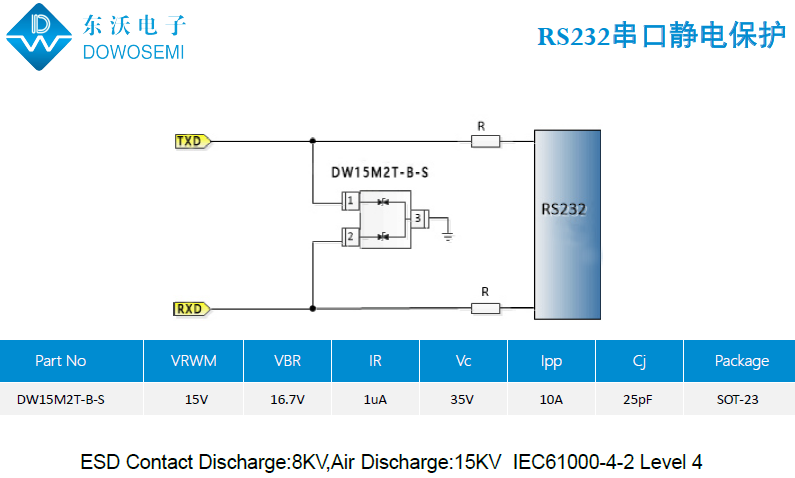

從方案圖中可以看出，RS-232接口保護選用了一顆TVS二極管DW15M2T-B-S，雙向，工作電壓15V，SOT-23封裝，結電容25pF，峰值脈沖電流10A，方案符合ESD Contact Discharge：8KV，Air Discharge：15KV，IEC61000-4-2 Level 4。東沃電子對各類通信接口靜電防護設計深有研究，經驗豐富，想了解更多有關CAN BUS總線、LIN總線、RS-485、RJ45接口、USB3.0接口、USB2.0接口、HDMI接口、1000M POE接口、VGA接口等靜電防護保護方案，可直接咨詢東沃產品工程師：137 5773 6996（微信同號）余工
